Panowie,

Chce zakupić sobie taki moduł:
http://www.autoswiatla.pl/product-pol-5 ... -LED-.html

Chcę go podłączyć tak by białe światło włączało sie po odblokowaniu drzwi z pilota ( razem z dome light) i gasło po wejściu do auta i zamknięciu drzwi.



Wiem że muszę się wpiąć w



Czy podłączając się pod kostkę szarą nie upalę BCM?
Jakie może być maksymakne obciążenie na tym pinie odpowiedziaknym za światła wewnętrzne?

Najbezpieczniej będzie jakiś zwykły samochodowy przekaźnik dodać

Ja mam tam wpiete dwie listwy LED tego typu:

http://www.aliexpress.com/item-img/-/1943115808.html

i dziala juz pol roku.

Czerwony kabelek wpiąłeś tam gdzie ten beżowy wchodzi a czarny gdzie dać?

Jak dobrze pamietam to tam jest sterowanie minusem, wiec drugi trzeba dac na plus, czyli jaki gruby czerwony w innej wtyczce.

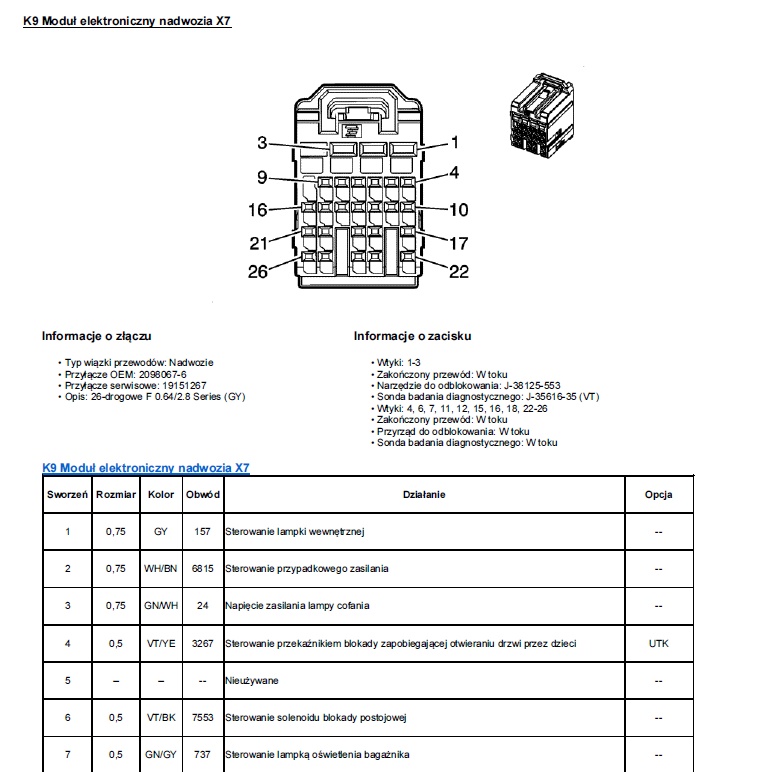

Tutaj opis tego złacza

A możesz przy okazji dla mnie to sprawdzić?

Czyli tam na zdjęciu gdzie pod strzałką jest beżowy wpinam się czarnym kabelkiem a gdzie indziej +?

Znalazłem info na rosyjskim forum dotyczące podświetlenia podnóżków.
+ wpiąć trzeba do szarej kostki tam gdzie strzałka a - czarny kabelek przykręcić do śruby ktora dochodzi do obudowy samochodu.


Czy to może być aż tak proste?
Gdzieś znalazlem że BCM podaje 5V. Jak diody wymagają 12V to nie zadziała?

Jak poczekasz do soboty to zrobie zdjecie, bo teraz jak wracam to juz za ciemno jest na zagladanie pod deske rozdzielcza

Ze spokojem poczekam

etac_owiec pisze:Jak poczekasz do soboty to zrobie zdjecie, bo teraz jak wracam to juz za ciemno jest na zagladanie pod deske rozdzielcza

A do której soboty?

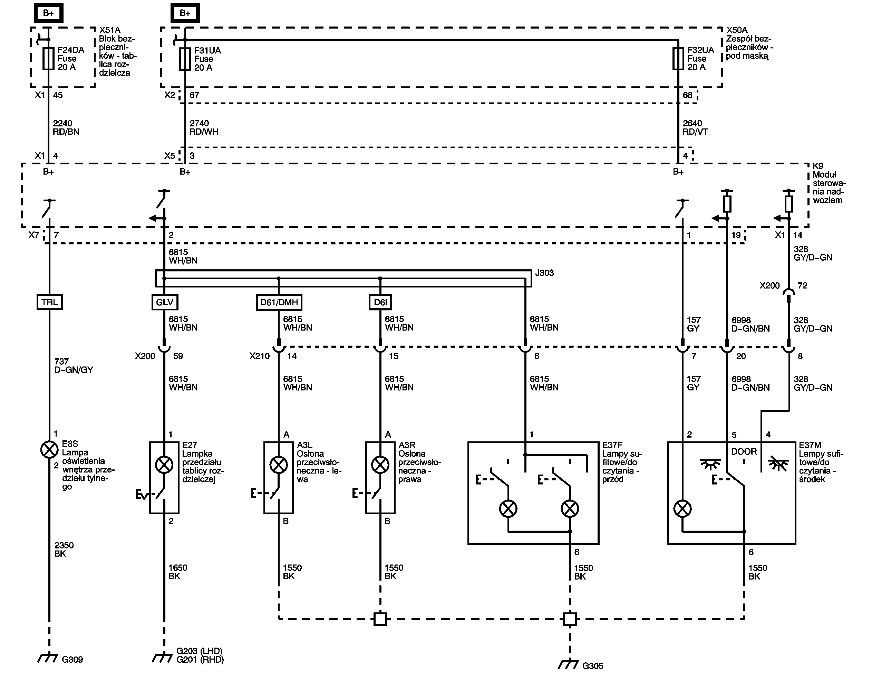

Zajalem sie samochodem Ojca i ywpadlo mi z glowy. Jak jutro nie bedzie padac to zajrze. Sorki, ale na pocieszenie prosze oto schemat lampek

No to juz jasne.

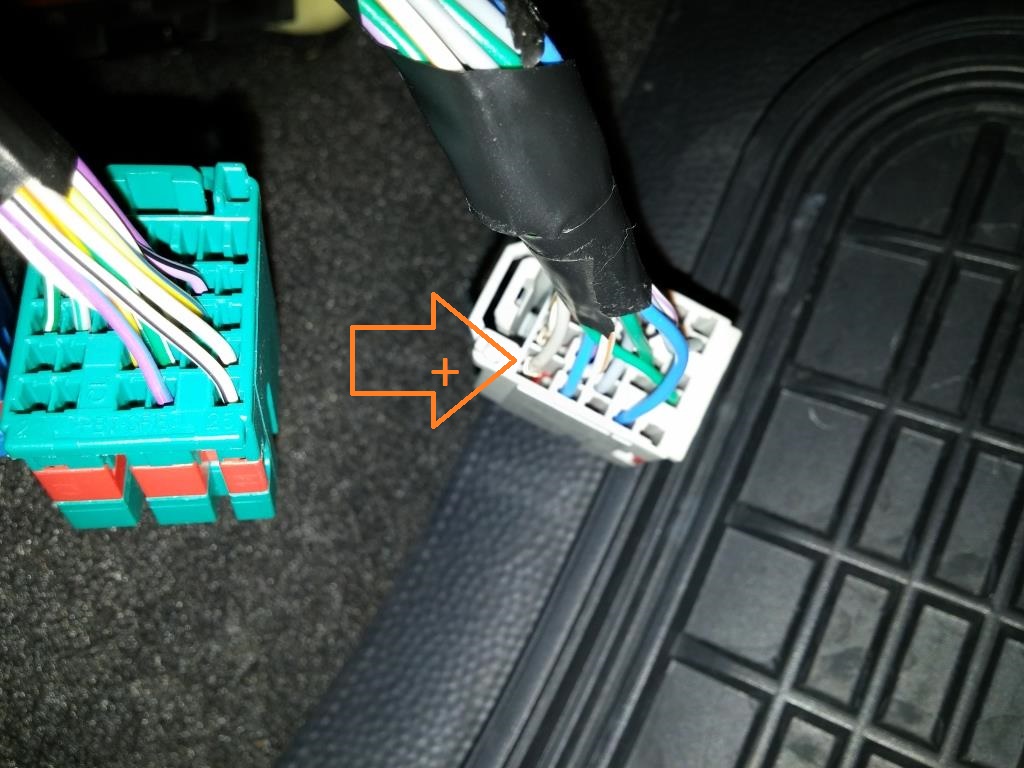

Na wtyczce wskazanej powyzej w postach mamy kabel szary w kostce X7 i tam podlaczamy (+) i mamy efekt sciemniania.

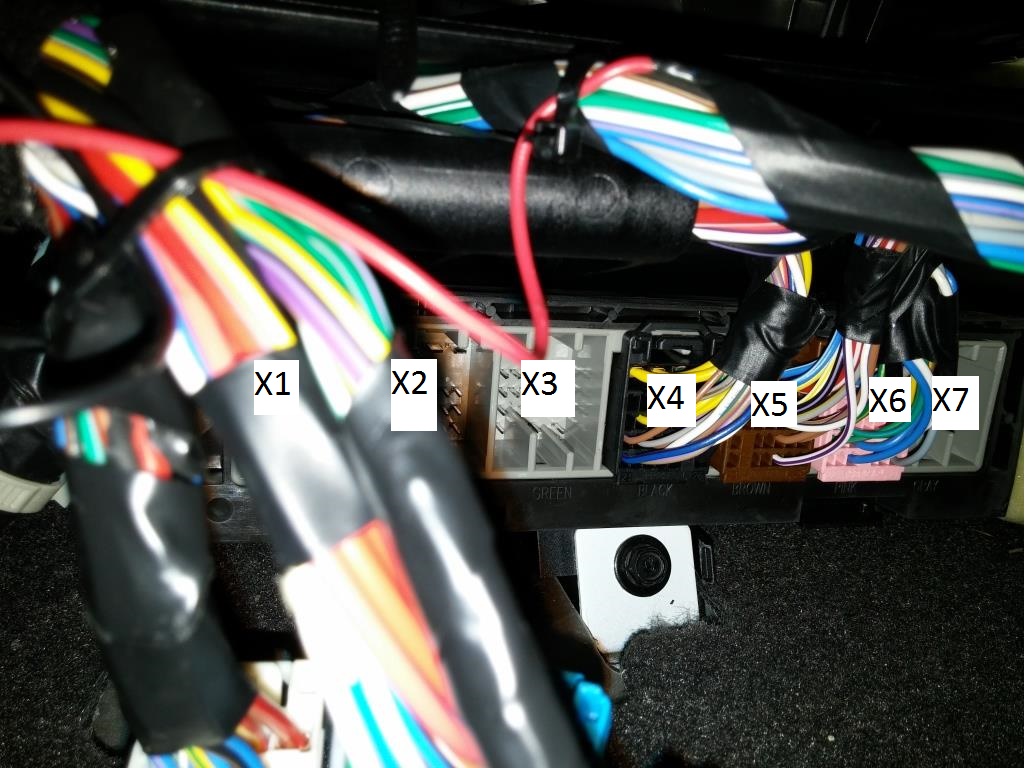

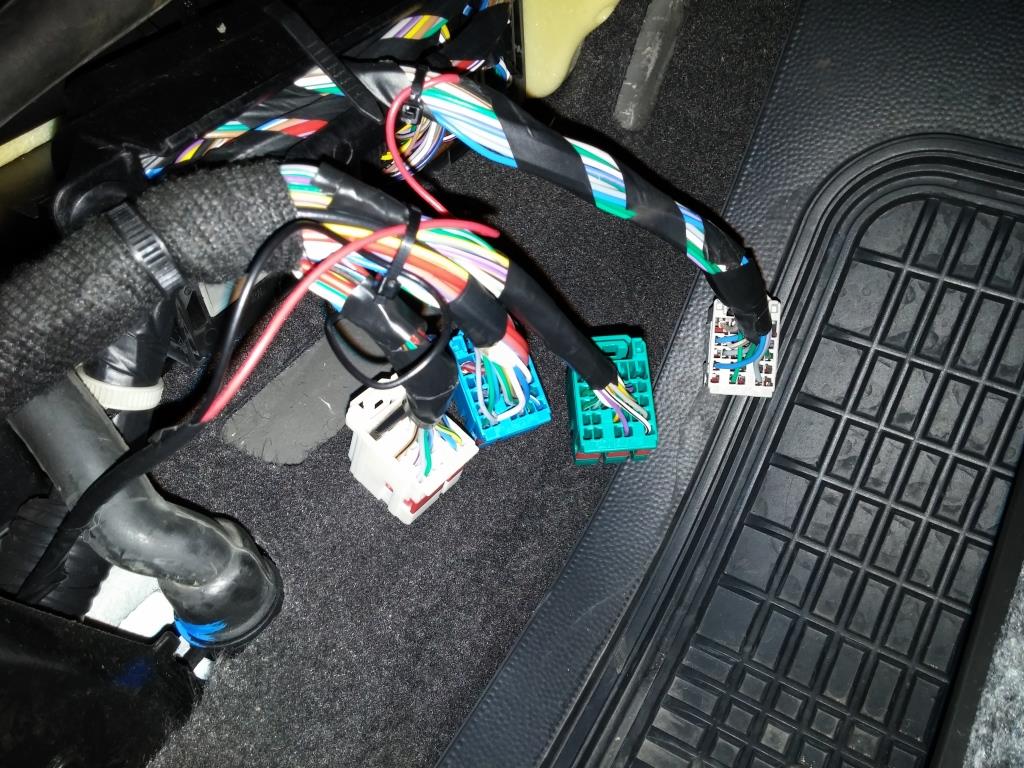

Kolejnosć wtyczek masz tutaj
Wszystkie kostki maja tzw error proofing, czyli poza nazwami w BCM, są odpowiednie nacięcia, ktore pasują tylko w jedno miejsce.

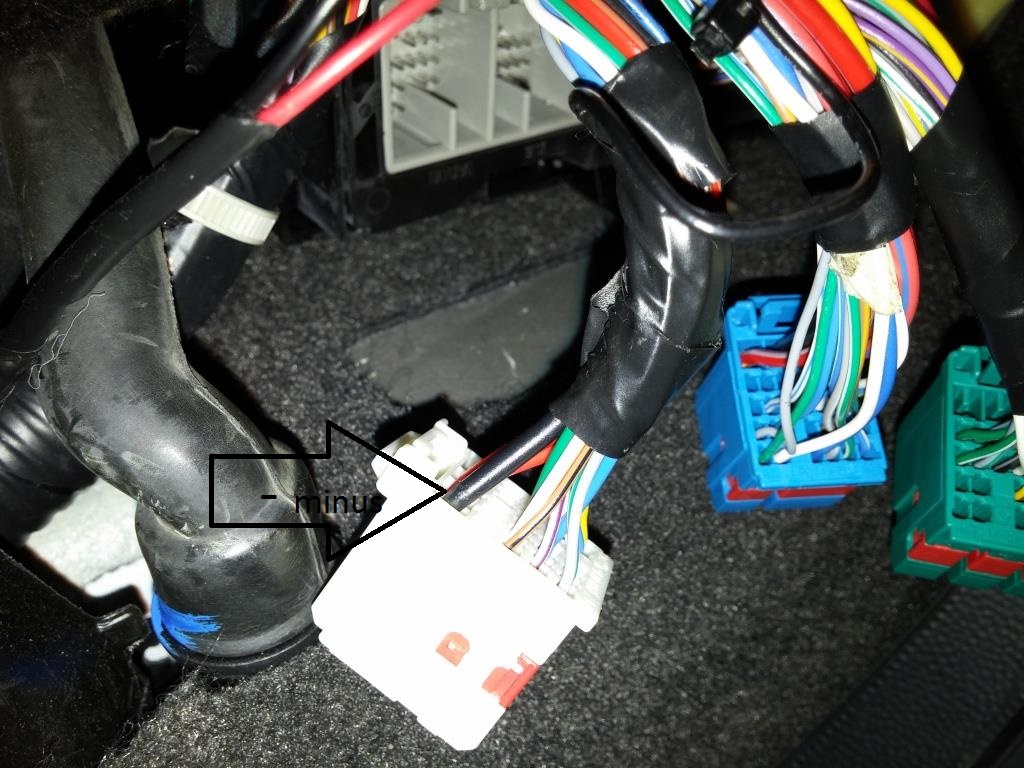

Mase dla ukłądu tez wziałem z BCM z czarnego kabla z wtyczki X1, ale mozna ją dac w dowolne miejsce gdzie jest masa nadwozia

Super!

Wielkie dzięki Etac!

Wieczorem zrobie filmik z efektu lampek LED z przedniej czesc pasazerskiej pojazdu. Podobne oswietlenie bedzie w Sparku

Koniecznie wrzucaj bo chce zobaczyc jak to hula

Jeszcze jedno pytanie. Czy tam mogę się wpiąć ledami 12v czy można tam tylko 5v?

Ja widziałem wczoraj i efekt wygląda bardzo fajnie.

Tylko teraz etac musi utrzymywać czystość pod nogami bo wszytko widać

Jak cos wiecej potrzeba, to gadac

Fajnie to wygląda
Etak, też to podświetlenie zrobię, bo diody nie są drogie, ale najpierw nawigacja.

Etac, miodzio robota!

Jeszcze jedno pytanie. Czy w X7 mogę się wpiąć ledami 12v czy można tam tylko 5v?

Tam jest 12V na tym pinie.

Etac a czy nie przeciążę tego układu ( szarej kostki X7 ) jeżeli zrobię takie podświetlenie jak Twoje ( paski led ) , plus kanapa tył jeżeli już mam zrobione 2 paski led półmetrowe w bagażniku ? ( oświetlenie podsufitki również wymieniłem na żarówki led ). Masy nie ma w kostce X7 ? tak żebym już nie wpinał się szybko złączkami w inne kostki ? I czy mogę z tych kostek wyjść jednym przewodem, a później rozgałęzić go na 4 przewody ( 4 paski led ) - , czy lepiej łączyć tak że od każdego paska led puszczać przewód zakończony kolejnym paskiem led ) ?

Policz moc żarówek, a potem moc LED i będziesz znać odpowiedź.

A co ma podświetlenie w bagażniku do podświetlenia nóg?
Możesz wyjaśnić? Przecież to dwa inne obwody, przynajmniej w MY2010.

Nie mówicie że w HB GM rzuciło to na jednym obwodzie i zaoszczędziło na paru kabelkach
ale skoro w HB światło w bagażniku nie działa jeśli w kabinie jest wyłączone to wygląda że jednak tak

Odpowiedzi na wcześniejsze pytania by Przemek
odpowiedź jest zbiorcza i brzmi "Tak"


Co do meritum tematu, może to wyglądać nawet OK jeśli jest np. w fabrycznym kolorze

Nie wiem które oświetlenie jest ze sobą połączone ,ale wiem że jak zgaszę światło w podsufitce to również gaśnie światło w bagażniku . Wychodzę więc z założenia że podświetlenie nóg i kostka X7 również jest z tym powiązana więc podświetlenie nóg, podsufitki i bagażnika działa na jednym obwodzie. Dlatego zastanawiam się czy nie przeciążę obwodu tym oświetleniem nóg ( nie mam pojęcia ile mogą mieć mocy )

Widzisz to taka "dobra zmiana" by GM,
dla bagażnika był pierwotnie osobny obwód zabezpieczony bezpiecznikiem,
więc można było tam dać wszystko co wytrzyma ten bezpiecznik



Powiązanie tego obwodu z oświetleniem wnętrza jest o tyle problematyczne że
ten drugi nie jest zabezpieczony żadnym bezpiecznikiem a zasilanie idzie bezpośrednio
z BCM,
więc jeśli pobór prądu będzie zbyt duży to zacznie dochodzić do wypalenia w nim pinów
czy nawet awarii (spalenia) BCM (były już takie przypadki).

Dlatego ja każdy nowy obwód pochodzący bezpośrednio z cruzakowego BCM
zabezpieczam bezpiecznikiem na przewodzie i śpię spokojnie.

W tym przypadku też masz taką możliwość.
Przelicz sobie to co chcesz zamontować i to co już masz zamontowane
względem mocy fabrycznych żarówek.

Tutaj masz moją listę sprzed lat
