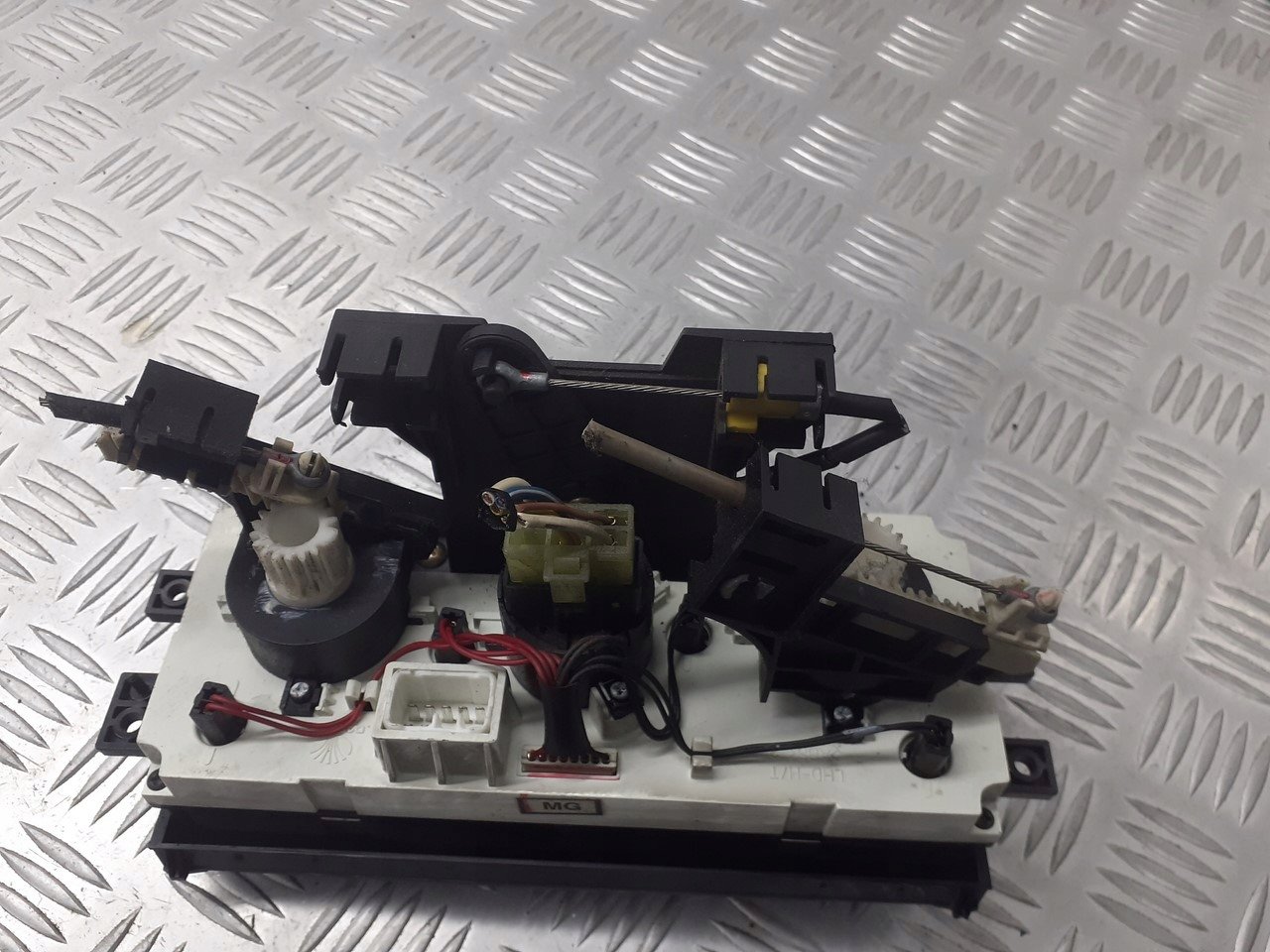

Panel nawiewu Aveo T200

[marcin4523]

Jak sprawdzić to cudo pod kątem prawidłowego działania która wtyczka za co odpowiada domniewam że ta z grubymi przewodami jest od pokrętła regulacji prędkości obrotowej.

[bubu1769]

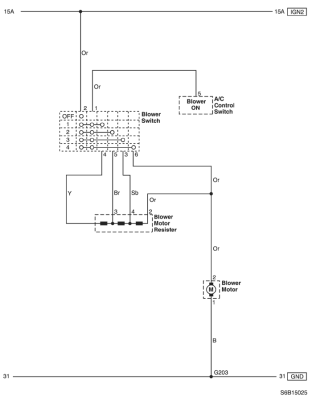

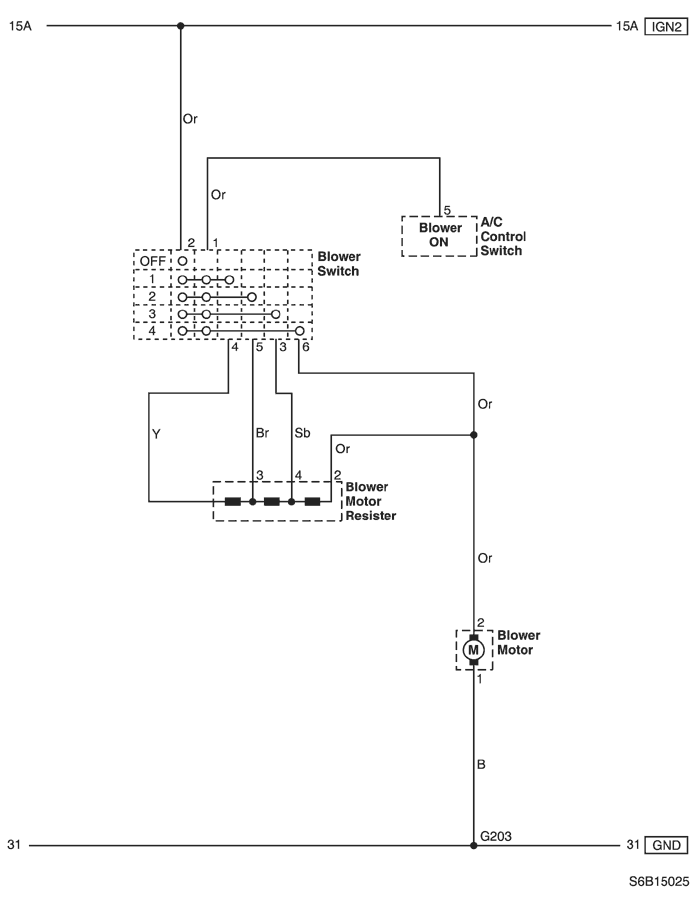

Złącze włącznika wentylatora mam, problem jest z tym drugim.
We wszystkich schematach jakie mam jest tylko opis od złącza z wersji z klimatyzacją i elektrycznym załączaniem obiegu wewnętrznego.


Poszukam jeszcze może schematów typowo dla Daewoo Kalos.

[marcin4523]

Bo brachol ma awarię w swoim T200 nie trzyma przycisk ogrzewanej tylniej szyby żeby szyba tylnia grzała trzeba trzymać guzik mam na oku używany taki panel i potrzebuję schemat jak sprawdzić czy w 2 panelu wszystko działa poprawnie i w które piny się wpiąć miernikiem w złączu żeby gopoświetlenia oraz sam przycisk szyby + jak sprawdzić poprawność działania przełącznika nadchuchu.

[bubu1769]

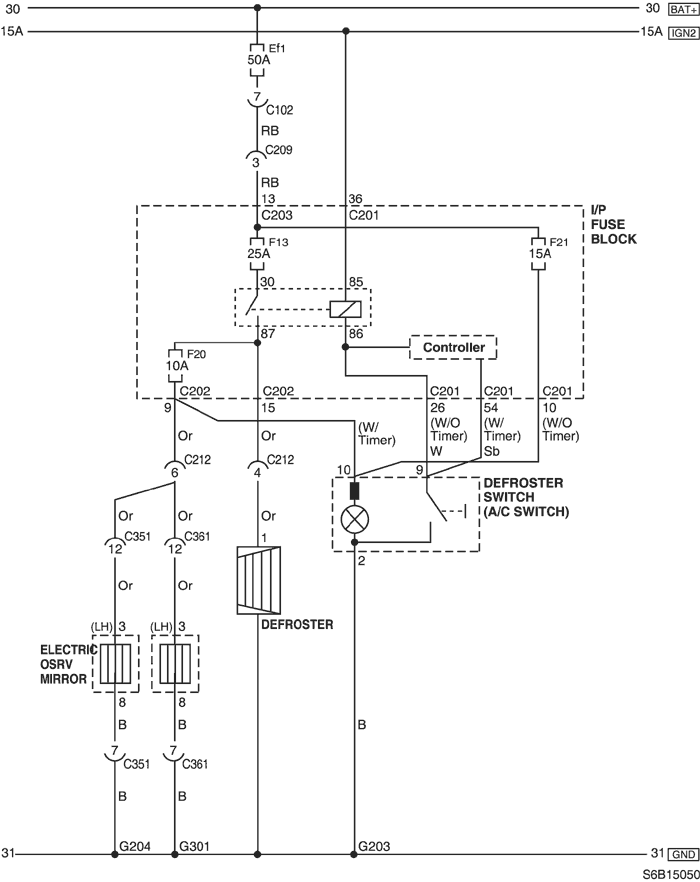

Tyle że to nie jest raczej problem panelu, bo w nim jest tylko przycisk który podaje impuls do BCM (moduł sterowania kabiny, skrzynka bezpieczników w kabinie) i dopiero tam sterownik załącza i przytrzymuje przekaźnik od podgrzewanie szyby i lusterek.

Jak już to bym próbował wymienić BCM-a, jedynie trzeba patrzeć by numery sie zgadzały bo były różne wersje w zależności od wyposażenia.

[marcin4523]

Czyli w T200 przycisk po wciśnięciu powraca do pierwotnego położenia nie zostaje wciśnięty

[bubu1769]

Tak.
